Fusion 360 2020年6月產品更新

by hiholife
526 瀏覽

易用性

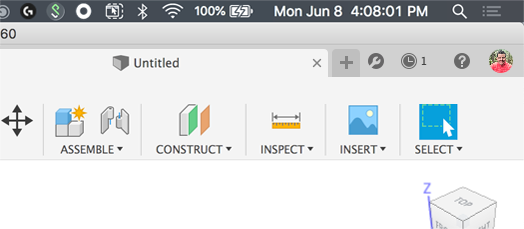

新!個人資料名稱現在可顯示照片或縮寫

您的個人資料位於 Fusion 360 的右上角

某些人會注意到我們已經更新了您的個人資料名稱的顯示方式。以前,您會在 Fusion 360 的右上角看到您的名字和姓氏。目前已經進行更新,可顯示您的個人資料照片(如果您以前已上傳過)或名字的縮寫。如果將鼠標懸停在頭像上,它將顯示您的全名。與 Fusion Team 和 Fusion 360 之間更加一致的體驗相比,這又邁出了一步。

新!Fusion 360 現在提供義大利語和法語版本

配置文件>首選項>常規>用戶語言

你們中的一些人在上次更新中對此有所了解,但現在它是正式的-Fusion 360 現在提供法語和義大利語版本。您可以轉到“個人資料”頭像>“偏好設置”>“常規”,選擇要使用的語言,然後在“用戶語言”下選擇適當的語言。重新啟動 Fusion 360,它應該使用您選擇的語言。

 查看範例

 已解決的問題-單擊以展開


素描和建模

新!現在可以進行編輯預覽

將鼠標懸停在瀏覽器中插入的參考零件上時,單擊“在位編輯”圖標

早在2020年3月,我們宣布就地編輯將可在 Fusion 360 中作為預覽功能試用。在聽取您的反饋,完善體驗並解決問題之後,我們很高興地報告,就地編輯現已正式退出預覽,可在您的設計工作流程中使用。

就地編輯使您可以對插入到較大的裝配設計中的參考設計進行更改,也可以對整個裝配進行更改。由於插入的參考設計已鏈接到原始設計,因此以前您必須將其作為單獨的文檔打開才能進行更改。現在,您可以對其進行精確編輯,將其插入到整體裝配體中的確切位置。

 學到更多

就地編輯幫助文檔

新!草稿命令中的分型線模式

設計工作區>實體選項卡>修改面板>草圖>分型線模式

能夠為塑料注射成型創建分型線是設計可製造產品的基本方面之一。現在,在“草稿”命令中,您終於可以使用“分型線模式”創建分型線。

 學到更多

分型線草稿幫助文檔

新!直紋表面命令

設計工作區>曲面選項卡>創建面板>直紋

曲面創建工具集的另一個非常受歡迎的功能是直紋曲面命令。現在,您可以選擇/鏈接選擇曲面邊緣,在法線,切線或方向類型之間進行選擇,定義距離,角度,並根據這些規則創建新曲面。就這麼簡單。

 實際觀看

直紋表面幫助文檔

改善了!選擇現在在“拉直命令”中可用的兩個點

設計工作空間>創建面板>創建表單>修改面板>拉直

根據您的反饋,我們還改善瞭如何更好地拉直T樣條線邊緣。現在,激活命令後,您可以選擇2個點並激活命令中的“範圍選擇”選項,以使落入起點和終點範圍內的所有點都遵循最佳擬合線,現有線或直通線2個選定點。

 實際觀看

拉直>兩點幫助文檔

改善了!曲線匹配T樣條

設計工作空間>創建面板>創建表單>修改面板>匹配

到目前為止,“匹配”命令從來沒有100%準確地將T樣條曲線邊緣匹配到所需的樣條曲線。我們對“匹配”命令進行了改進,現在它可以將T樣條曲線邊緣精確匹配到所需的草圖。

改善了!從衍生設計中打開源設計

瀏覽器>右鍵單擊派生的設計,然後選擇“開源”

去年,我們引入了派生組件(創建面板>創建派生)或插入派生組件(插入面板>插入派生)的概念。這使您能夠在不影響源組件的情況下處理派生組件。如果您正在處理派生零件,也沒有一種簡單的方法可以訪問源設計。您必須確切知道設計的來源或在您的項目中進行挖掘。

現在,您可以右鍵單擊設計中的派生組件,然後選擇“開放源代碼”以打開派生零件來自的原始源設計。這將在單獨的設計文檔中打開設計。

 已解決的問題-單擊以展開


生成設計

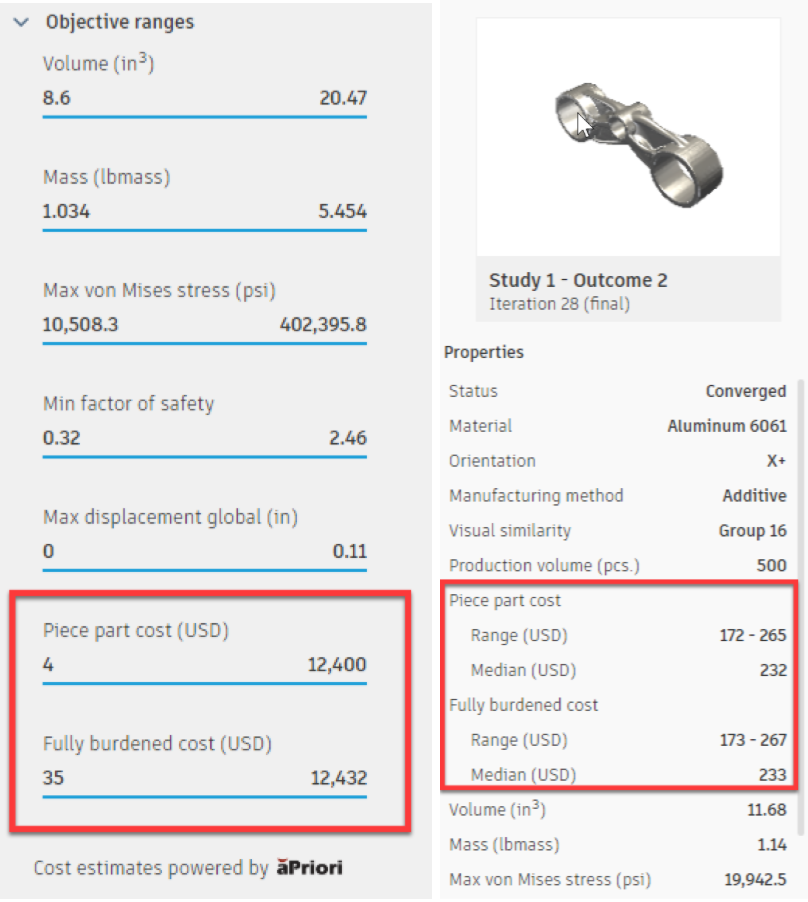

新!完全負擔的成本計算

擴展aPriori成本估算引擎提供的信息,現在您將看到所有估算成本的結果的全部負擔成本信息。您還將注意到,我們以前稱為“估計製造成本”的現在已重命名為“零件成本”,以更準確地反映其所代表的含義。

成本估算幫助文檔

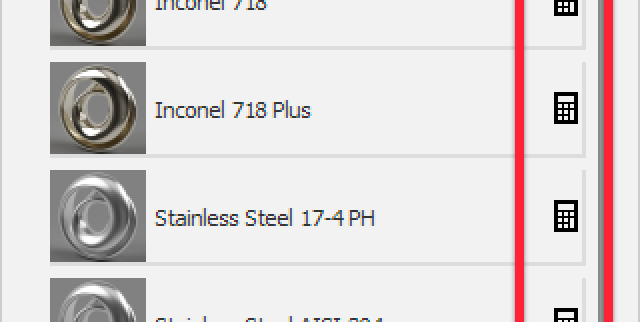

新!材料現在顯示成本圖標

隨著我們繼續圍繞成本估算改進工作流程,我們從許多人那裡得知,很難理解哪種材料會針對哪種製造方法生成成本估算。我們完全理解了這一點,這就是為什麼您現在會在材料旁邊看到計算器圖標的原因,該圖標將生成給定製造方法的成本估算。我們在5月產品更新中最近添加的不銹鋼– 17-4 PH和Inconel 718 Plus也將顯示成本計算。

選擇材料幫助文檔

成本核算幫助文檔

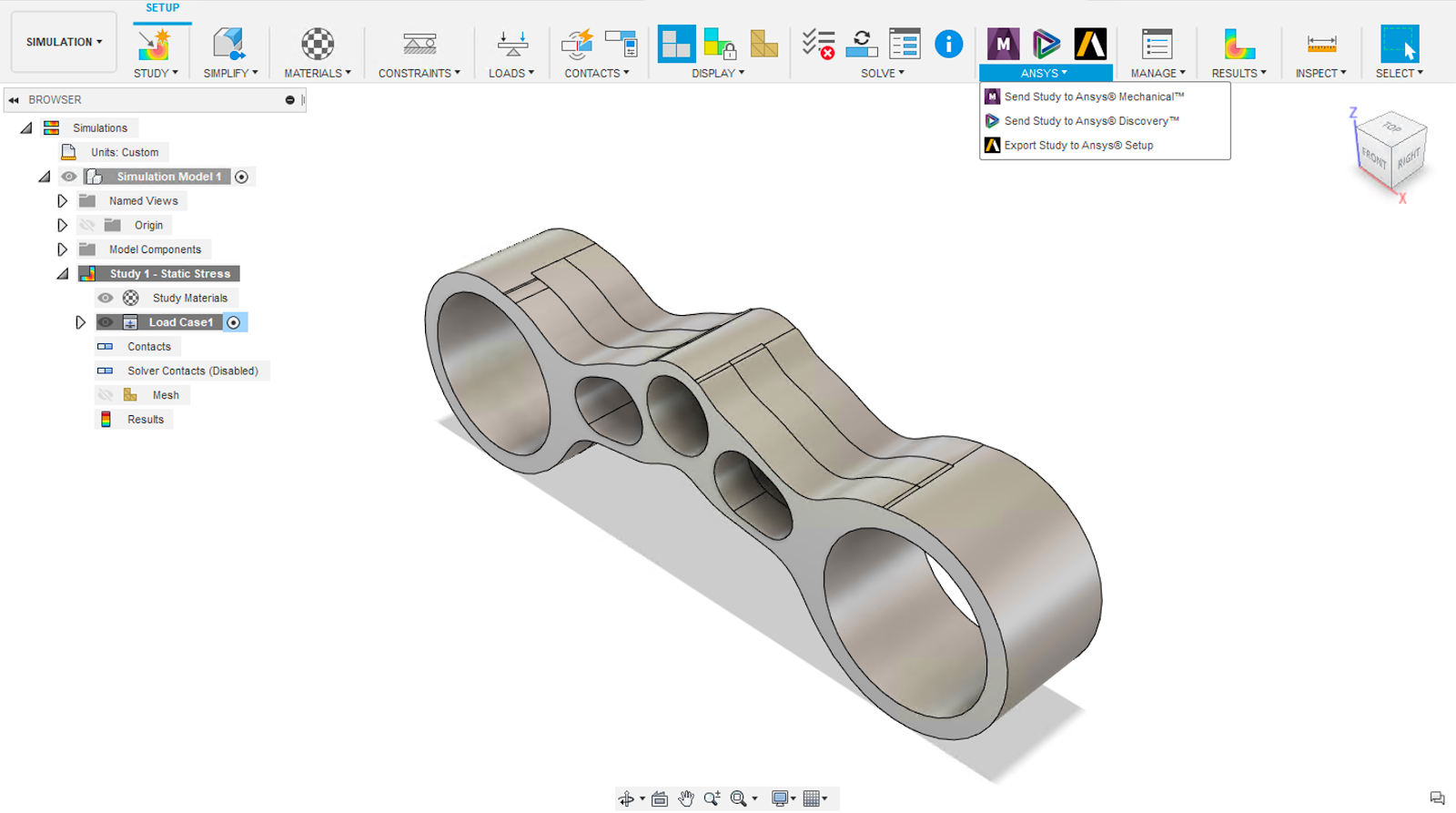

新!支持將結果發送到Ansys Discovery 2020 R2

Ware繼續發展與Ansys的合作關係。自一月以來,我們已經將生成的設計結果從Simulation工作區發送到Ansys Mechanical 2020 R1,並具有完整的設置可供分析。現在,我們正在擴展此工作流程,以允許用戶將生成的設計結果發送到即將發布的Ansys Discovery 2020 R2版本。

幫助文檔

通過新教程學習生成設計

  • 自主學習

從Fusion 360:幫助>學習和文檔>自定進度的學習

Fusion 360網站上學習與支持 > 自定進度的學習

 學到更多

  • 基於發明家的生成設計教程

數據面板>樣本>數據集的生成設計樣本

教程步驟的幫助文檔

我們整理了一個新的生成設計教程,以幫助同時使用Inventor的那些人了解將Inventor和Fusion 360一起用於生成設計的最佳實踐。如果您只是Fusion用戶,請不要擔心,本教程中還有很多對您有用的東西。如果您熟悉Inventor,請務必查看Inventor指導教程,以了解本教程分為三部分的開頭和結尾。

 學到更多


電子設計

此更新包含電子設計功能,這些功能將顯著優化您的設計效率。我們已經進行了一些重大(創新)改進,例如多邊形洪水,快速路線層選項以及新功能,這些功能將使您的機電工作流程更上一層樓。

 新!多邊形銅澆注工作流程

電子設計> 2D PCB>多邊形

現在,您可以訪問新的“多邊形”命令,其中三個主要的命令是“多邊形倒入”,“切口”和“形狀”。以前的“多邊形”方法用重疊的線段撫摸多邊形的內部,這是一種過時的方法。全新的Polygon Pour體驗採用了一種更為傳統的方法來創建由其邊緣輪廓定義的簡單填充實心形狀。

 學到更多

新! PCB衍生

設計工作區>實體選項卡>創建面板>從草圖導出PCB

機電工作流程中的一項基本用途是使機械工程師提供所需的幾何形狀以佈置電路板輪廓。許多應用程序要求轉換文件格式,事實證明這種格式效率低下並且容易出錯。使用Fusion 360,您可以選擇手動繪製的草圖輪廓或投影的外殼表面。所選輪廓幾何圖形用於定義3D PCB編輯器,該編輯器鏈接到PCB佈局編輯器。這種高效的協作過程使機械工程師和電子工程師能夠保持一致。

修改外殼需要重新捕獲草圖輪廓。 使用“ PCB派生”選項,對草圖輪廓的更改將自動更新PCB佈局的幾何形狀。

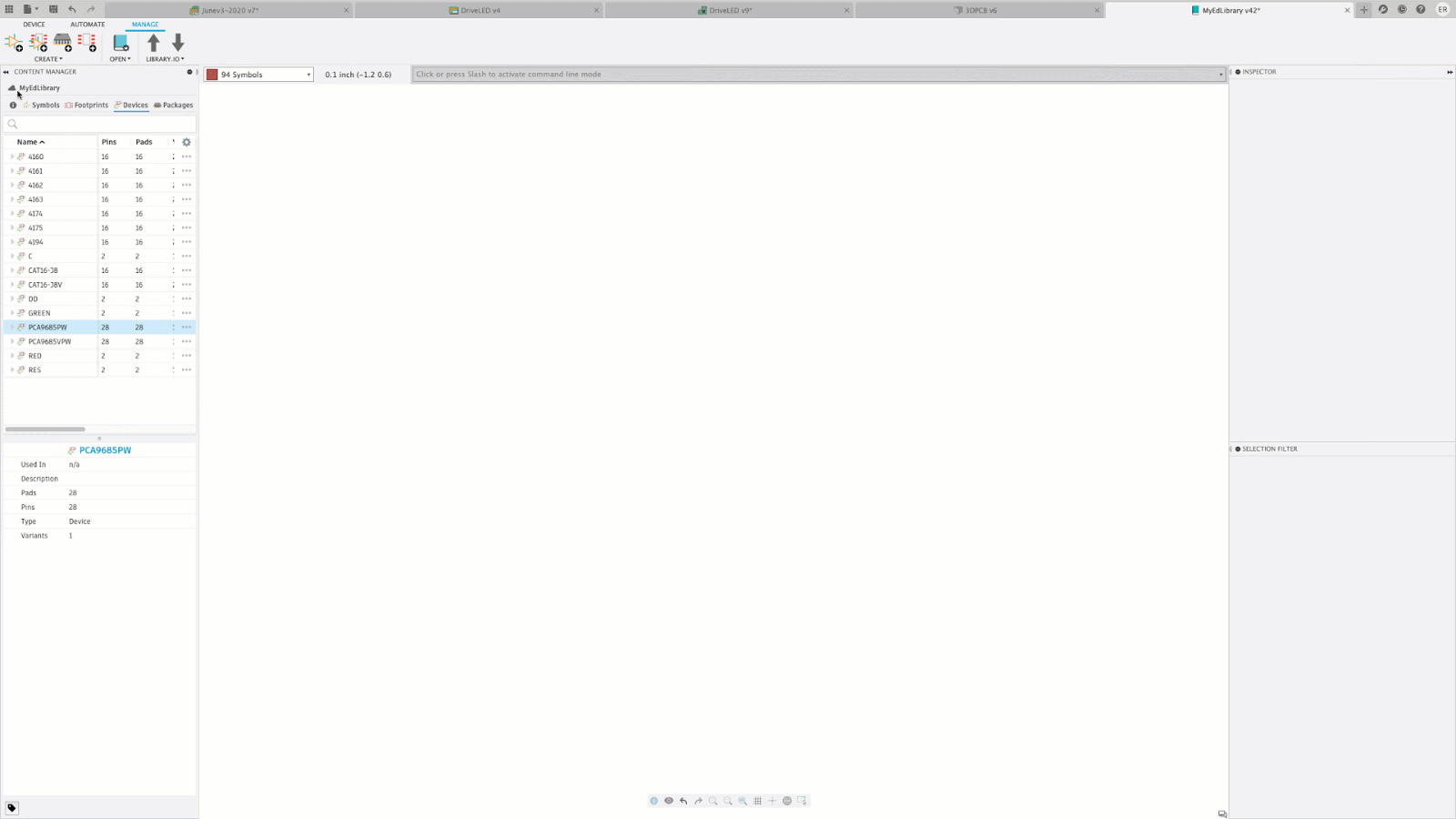

新!鏈接和取消鏈接託管庫

電子圖書館>管理

如果您是EAGLE用戶,則可能已經創建了託管庫,從而可以遠程訪問它們並將3D模型映射到腳印。如果您擁有Altium或OrCAD庫,則可以訪問library.io並上傳您的庫,以將其轉換為與Fusion 360兼容的格式。託管庫或上載庫轉換後的庫可通過Fusion 360電子編輯器訪問。

新!燈泡貼片LED

電子圖書館>足跡>包編輯器

現有的符合IPC標準的軟件包生成器提供了大量模板,通過這些模板可以輕鬆地通過從組件數據表中傳輸機械細節來創建封裝和映射3D模型。許多模板都有其他選項,您現在會注意到,在Chip LED模板中有一個圓頂選項。還可以使用十六進制RGB顏色指定組件的主體顏色,以提供更可自定義的外觀。

改善了!快速路由工作流程現在支持多層

電子設計> 2D PCB>快速佈線面板>快速佈線嚮導

現在,“ 快速路徑引導” 具有更簡單的界面,可讓您更好地了解所選信號的預期路徑。選擇信號後,右鍵單擊要開始路徑的位置,定義路徑後,按Enter鍵完成路徑。

快速路線活性,選擇的信號被路由或現有跡線進行了優化。到目前為止,Quick Route僅限於活動層。使用最新更新,您可以在連接相對層上的組件的信號上使用快速路由。可用選項包括:活動層,任何層或特定層。DRC層的堆疊確定了可用於所有“快速路徑”選項的層。

改善了!重複使用現有的3D模型以獲取佔地面積

電子圖書館>足跡

將3D模型添加到現有的腳印後,您現在可以選擇為該腳印重複使用可用的3D模型。這將使您可以更靈活地利用現有的設計,而不會浪費時間進行翻新或尋找零件。

改善了!UI性能

隨著電子設計工作流程的不斷成熟,我們還將改善UI性能,如何縮放以及從一個環境到另一個環境的加載速度。benL9LDN告訴我們,當他使用一些命令腳本時,他的團隊為在Fusion 360中進行LED矩陣開發而開發了這些腳本,它們雖然執行正確,但運行速度卻非常慢。通過改進UI性能,現在板腳本和原理圖腳本的運行速度都大大提高了。

 已解決的問題-單擊以展開


圖紙

改善了!物件拖曳

圖紙環境>用鼠標拖動視圖

我們已經聽到很多人說,圖紙工作區中的交互感覺與Fusion 360的其餘部分完全不同,我們完全能聽到您的聲音。因為大部分代碼都是基於AutoCAD的,所以感覺就是這樣,在其中移動和拖動實體需要您使用對象夾點。在去年的大部分時間和今年年初,我們一直在努力整理這種體驗,完全重新佈線了架構,以使交互感覺更加直觀。現在,您只需單擊,拖動和移動工作表中的視圖,文本和草圖,就像在Fusion 360其餘部分中移動實體一樣。

我們還簡化了視圖突出顯示的方式,當光標在每個視圖上移動時,這將避免很多不必要的操作和分散“閃爍”的注意力。整體而言,清潔度更高!

改善了!開關線性尺寸單位(毫米/英寸)

從歷史上看,創建後設置的“繪圖”單位在此之後就沒有彈性。對於創建圖紙後進行編輯的客戶,或者客戶有不同要求的客戶,此長期要求的選項可以在毫米和英寸單位之間切換文檔設置,這將節省大量時間。

尺寸單位切換幫助文檔

改善了!重命名視圖

我們很高興為截面和局部視圖啟用視圖重命名,為您帶來更大的靈活性。使用笨拙的解決方法或被迫重新啟動以便在重新排序後更改截面或局部視圖名稱的日子已經一去不復返了–現在,“繪圖視圖”對話框中的“新名稱”字段可讓您在放置視圖時快速從默認值更改,或者之後進行編輯時。

剖面圖幫助文檔

詳細視圖幫助文檔

工程圖視圖幫助文檔

改善了!僅從可見創建圖形

與為工程圖帶來更高的效率和靈活性的相同主題一樣,我們使用“僅可見”參考選項升級了創建工作流程。通過設計中的可見性狀態捕獲意圖,這將節省您以前選擇所需組件以在新視圖中顯示所需的時間。“創建工程圖”對話框中“目錄”的默認設置將根據命令訪問點和組件的狀態在上下文中進行更新。

從設計創建新工程圖

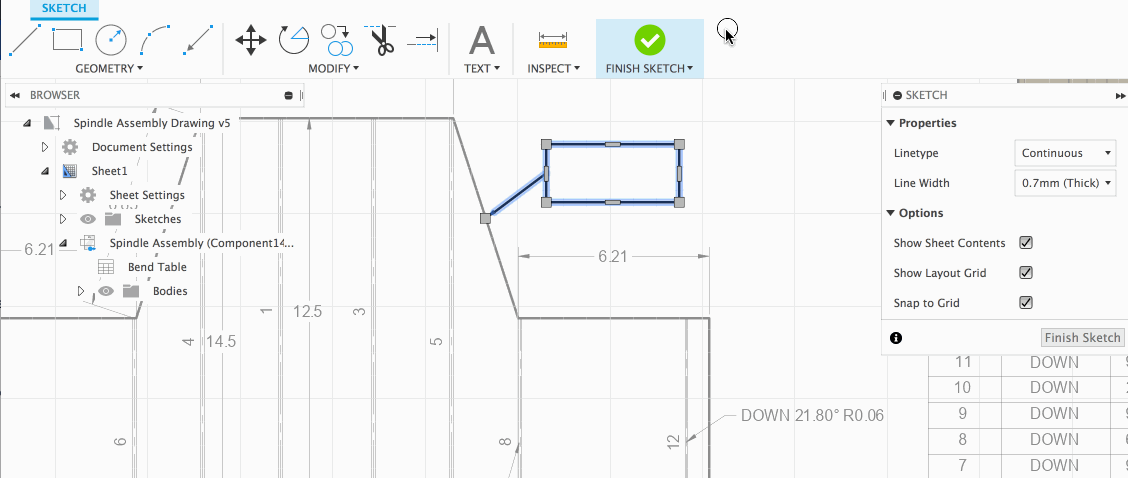

 改善了!草圖對話框中的線寬控制

May產品更新最終為您提供了調整整個圖形的線寬的選項,以便您確切地看到從PDF輸出中得到的結果。現在,您可以在創建新草圖實體之前或之後使用草圖調色板控制單個草圖實體的線寬。在“薄”,“中”和“厚”之間選擇。

圖紙草圖幫助文檔

改善了!圖形模板現在更易於訪問

在Fusion 360中已經有一段時間可以創建圖形模板,保存它們並將它們重新用於新圖形的功能,但是對此知之甚少。現在,我們在文件菜單的頂層添加了用於創建新圖形模板的選項,以便於訪問。

 學到更多

工程圖模板幫助文檔

改善了!幫助內容導航

工程圖幫助文檔頁面

如果您沒有註意到,我們已經對左面板目錄進行了重組,以便您輕鬆瀏覽。以前,內容被埋在概念,操作方法,教程和參考等類別中。根據您的反饋,我們將主題升級到頂部,其中主題本身將包含適當的概念和操作方法。教程和參考將保留在原處。

 已解決的問題-單擊以展開


模擬

改善了!熱傳遞命令現在可以使散熱器設計理想化

模擬>電子冷卻研究>冷卻板>傳熱

現在,“傳熱”命令可以根據不同類型的散熱器密度智能地優化研究。如果您的研究包括一些散熱器,例如散熱片非常薄(例如那些CPU散熱器),那麼Fusion 360將自動使研究理想化以說明變化,並在保持最準確結果的同時減少分析時間可能。這將減少您要做的繁瑣/無意義的工作,因此您可以專注於真正重要的事情:查看結果並消除不良設計。

改善了!電子冷卻研究中的組件加載性能

對於那些嘗試在Simulation工作區中新提供的電子冷卻預覽功能的人來說,當您解決研究並希望查看結果時,我們會高興地聽到我們提高了組件的加載速度。以前,這需要一段時間,尤其是在您的設計中要加載大量組件的情況下。現在,很可能只需一半的時間即可將所有組件加載到結果中。

改善了!可用性一致性

自上次更新以來,我們還更新了許多電子冷卻用戶體驗,以使其與其他Fusion 360的感覺更加一致。查看結果時會注意到的一件事是,您現在可以像在其他工作區中的模型上那樣設置旋轉點(單擊鼠標中鍵/按鈕一次,再次單擊並按住)。

現在,從模型視圖轉到“結果”視圖時,“載荷/重力”箭頭以及選定的熱載荷組將保留在原處,並保持在原位置。

我們還基於模型調整了研究的邊界框,以便我們可以可視化模型周圍的更多氣流,以便更好地了解正在發生的情況,如上圖所示。


製造

新!製造工具庫

製造>管理面板>工具庫

期待已久的工具庫刷新在這裡!經過多輪反饋和改進,新的工具庫從預覽功能升級到正式版本。除了嶄新的外觀,我們還添加了許多新功能,例如每個刀具可通過“預設”訪問的多個切削參數。我們還為轉換工具定義做了很多工作。複製和粘貼ISO代碼以自動定義ISO車削刀片的功能對於使用ISO車削工具的任何人來說應該是改變遊戲規則的人。

改善了!車削輪廓粗加工中的均勻切削深度

製造>車削片>車削輪廓粗加工

在“車削輪廓粗加工”操作中,我們添加了使多肩部零件的切削深度均勻的選項。這將有助於產生更一致的表面光潔度和零件尺寸,同時還可以延長工具壽命。如果沒有均勻的切削深度,可能會產生淺切屑,從而產生薄切屑。薄切屑可能會導致每個人都害怕的“鳥巢”,冷卻液不足,表面光潔度差和刀具壽命短。啟用後,“均勻切削深度”可確保每次切削均在每個加工區域內產生均勻的切屑厚度。

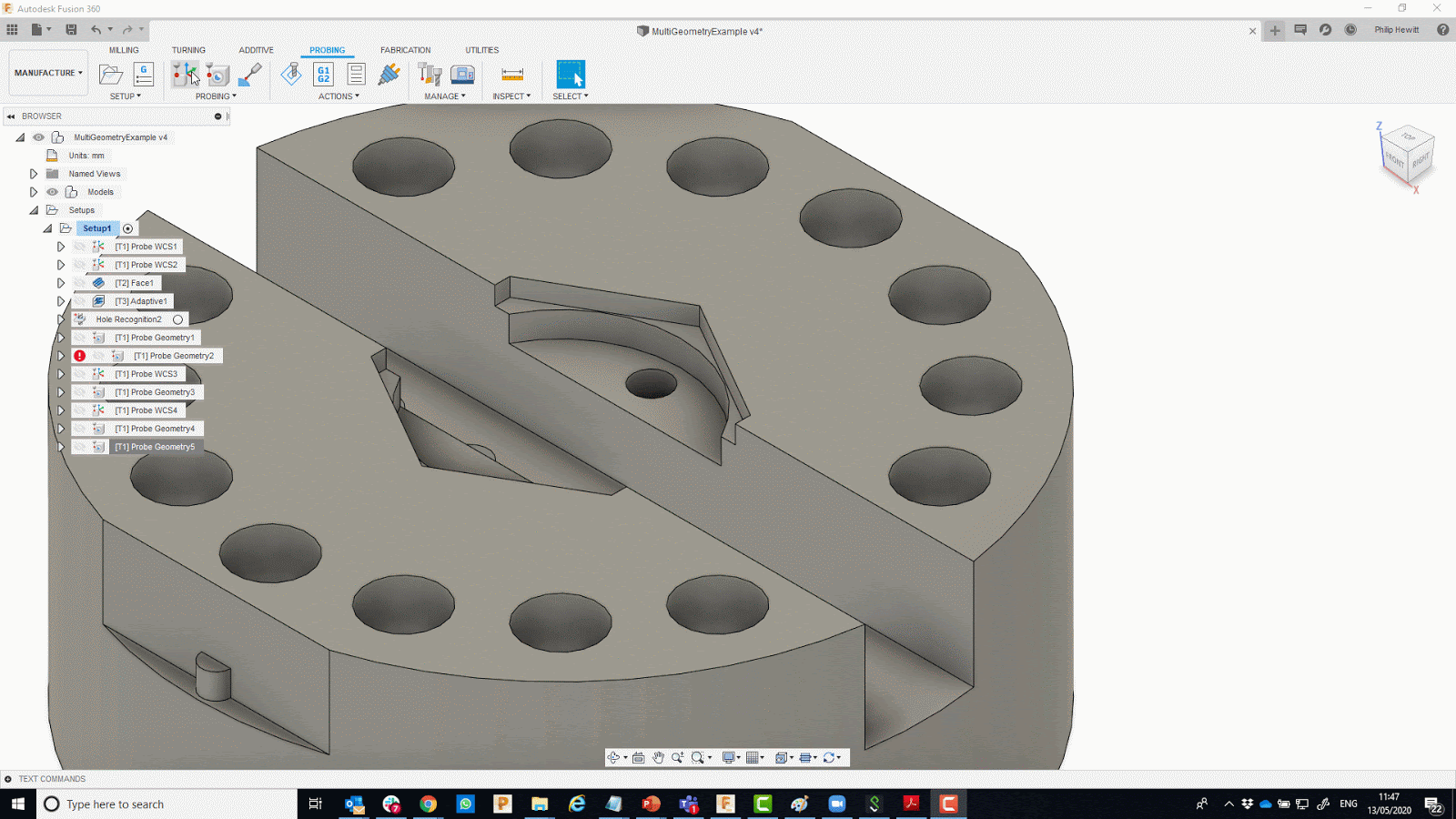

改善了!部分孔/凸島量測

製造>探測選項卡>探針幾何

透過允許在局部孔或凸島的圓弧上進行3點量測,此更新使 WCS 設置探測範圍更廣。這些點將自動分佈在圓弧周圍,但用戶也可以手動重新放置這些點。探測結果以局部特徵的中心更新 WCS。分圓也可以在“探針幾何”中使用,以驗證分孔和凸台的尺寸和位置。

WCS探測幫助文檔

幾何探測幫助文檔

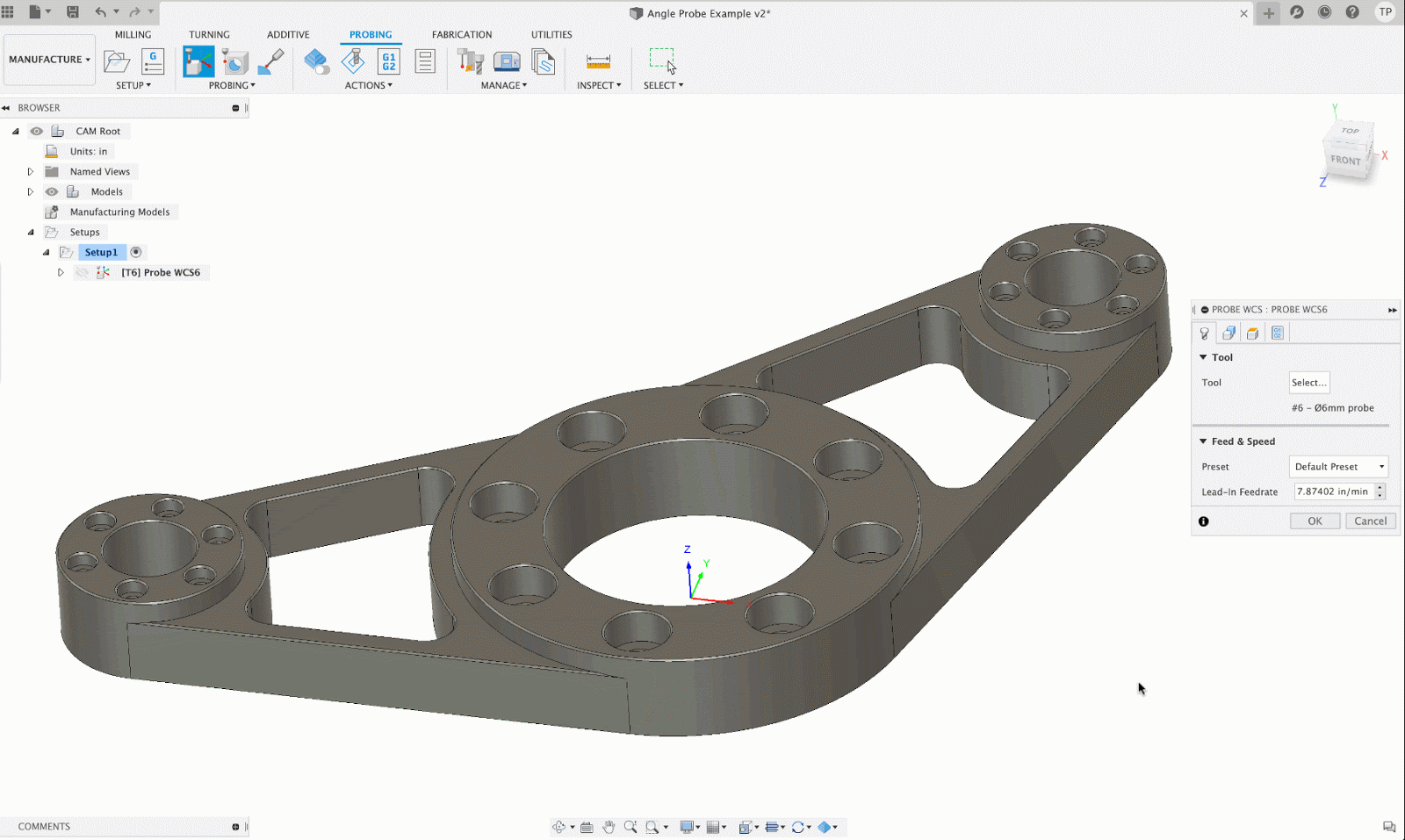

改善了!斜面探測

製造>探測選項卡>探測WCS

通過允許探測與X軸或Y軸成角度的垂直面,這將使WCS設置能夠探測更廣泛的幾何形狀。探測結果使用G68或C旋轉更新WCS。傾斜平面也可以在“探針幾何”中使用,以驗證垂直平面相對於X軸或Y軸的角度。

 預覽中的新功能

  • 手動檢查
    配置文件>首選項>預覽功能>製造>手動檢查

使用手動測量儀器(例如卡尺,千分尺或高度計)進行尺寸檢查。通過從模型中選擇特徵並設置適當的公差,創建具有準確公稱尺寸的手動檢查計劃。使用連接的數字測量儀器或通過鍵盤輸入,可直接在Fusion 360中記錄測量結果。Fusion 360存儲結果併計算名義值與測量值之間的偏差,並允許您創建檢查報告。

手動檢查幫助文檔

  • 進貨中的
    配置文件>首選項>預覽功能>製造>啟用緩存…

In-Process-Stock允許將庫存緩存用於進一步處理,並可以在操作之間看到。可以從功能區欄暫停IPS,也可以從Fusion 360底部的可見性控件中打開或關閉可見性。

 已解決的問題-單擊以展開


添加劑

新!用於熔融長絲加工(FFF)的 Gyroid 填充樣式

製造>附加選項卡>填充>填充圖案

我們推出了一種名為Gyroid * 的新型填充物,該填充物將各個方向的結構剛性與可印刷性以及在不損害機械性能的情況下節省材料的潛力相結合。

*注意:如果您的設計已有打印設置選項,則Gyroid填充選項可能不會自動可用。要解決此問題,請將當前的打印設置導出到文件中,然後重新導入該文件。如果您使用的是Fusion 360庫中的打印設置,則應該可以。如果您已開發出自己的打印件,則需要使用此替代方法來獲得Gyroid填充選項。我們已意識到此問題,並正在努力盡快修復它。

新!Bresser REX 打印機已增加到 FFF

製造>附加選項卡>機器庫

Bresser REX 是一種流行的 WIFI 三維打印機淘汰德國,我們很樂於分享,它已被添加到融合為360 FFF支持的打印機列表這是一個多功能,緊湊型,高品質打印機與打印床尺寸為150 x 150 x 150毫米。

改善了!打印設置庫過濾器

製造>附加選項卡>打印設置庫

現在,“打印設置庫”具有用於技術(FFF或SLM),層高以及細絲直徑選項的過濾器。

改善了!金屬粉末床融合基板的支撐動作

這種新的支撐動作會產生一定數量的可配置厚度,該厚度遵循零件的陰影區域。基板在零件自身的支撐結構和構建平台之間提供了牢固的接口,可以幫助提高板的附著強度,減少構建板的磨損,甚至可以形成用於後續加工的連接點。

 學到更多


API

改善了!將多層DXF導入到單個草圖中

我們已經更新了API,現在支持將多層 DXF 導入到單個草圖中。如果使用 isSingleSketchResult = True,則 DXF 將作為單個草圖實體導入。如果將其設置為 False,則 DXF 的每一層將作為單獨的草圖實體導入。

本文轉譯至 Autodesk Fusion 360 Blog
